很遗憾,因您的浏览器版本过低导致无法获得最佳浏览体验,推荐下载安装谷歌浏览器!

沈阳QPQ加工处理设备销轴的影响

2021-08-21  来自: 沈阳世纪建新表面处理厂 浏览次数:236

“QPQ”是英文“Quench-Polish-Quench”的缩写,原意为淬火-抛光-淬火,在国内把其称作QPQ盐浴复合处理技能。沈阳QPQ加工在20世纪70年代由德国公司发明,通过几十年的不断发展改善,应用范围越来越广。现在,QPQ处理技能广泛应用于汽车、机床、电子零件和工程机械行业中,使重要受载零件获得高耐磨性、高耐蚀性、高抗疲惫性以及畸变量小的特性。因为该技能具有上述很多优点,引起各方广泛关注。

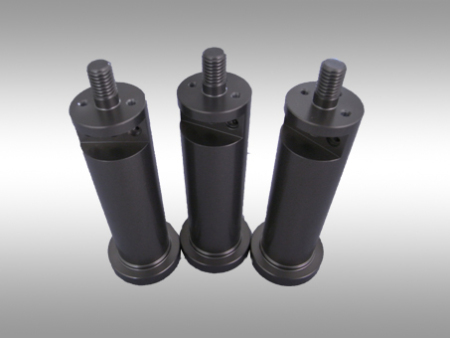

沈阳QPQ加工

本文对液压支架用27SiMn钢销轴先调质然后进行沈阳QPQ加工处理,研讨了QPQ处理设备处理后零件的力学功能、微观显微安排及耐腐蚀功能,并与镀锌件功能进行比对,剖析了QPQ处理代替镀锌应用于销轴外表防护处理的可行性。

1. 试样制备及实验办法

实验用27SiMn销轴直径为 φ 80mm,长度为200mm,经车削磨削加工使其外表粗糙度达到1.6μm,实验用导向套、活塞因为外表存在沟槽及螺纹,无法上磨床,经车削加工后外表粗糙度为3.2μm,调质硬度均为240~280HBW,调质工艺见表1所示。将工件依此进行:去油清洗→预热(400~450℃,10~40min)→盐浴渗氮(500~600℃,10~180min)→盐浴氧化(350~450℃,10~20min)→抛光→二次氧化(350~450℃,30~40min)→去盐清洗→枯燥→浸油。

选用三思摆锤冲击实验机测验V型缺口试样在室温的冲击吸收能量,拉伸实验设备为电子实验机,取样方位按照GB/T2975—1998《力学功能实验取样方位及试样制备》标准取样。

2. 试样结果与剖析

(1)力学功能剖析 拉伸实验根据G B/T228.1—2010《金属材料 拉伸实验第一部分:室温实验办法》进行,冲击实验根据GB/T 229—2007《金属材料 夏比摆锤冲击实验办法》,硬度测验则是根据GB/T 231.1—2009《金属材料 布氏硬度实验 第1部分:实验办法》。上述两组实验进行拉伸实验求平均值。

实验结果表明,因为QPQ过程中盐浴渗氮温度较高,相当于二次回火,使工件的强度、冲击吸收能量略有下降,但下降起伏小,仍能满意运用要求。沈阳QPQ加工处理设备处理后试样外表硬度大幅进步,进步了零件的耐磨损功能。

关键词: 沈阳QPQ加工
服务热线

沈阳世纪建新表面处理厂

13609838997

地址:沈阳市于洪区洪汇路218号

扫一扫访问移动端
